● 适用于600V以下的电池包
● 30ch、电压、温度（热电偶）
● 高精度测量电芯电压
● 适用于测试单个电芯和半导体的老化测试
专注汽车行业测试测量方案
咨询电话：+86-21-59583060
传真：+86-21-59583065
咨询电话：+86-21-59583060
传真：+86-21-59583065 咨询电话：+86-21-59583060
传真：+86-21-59583065
岱新（上海）电子科技有限公司
地址：上海市嘉定区嘉松北路3861号5区2楼
顾海明：13761234970
电话：+86-21-59583060
传真：+86-21-59583065
|  |  |  |  |
适用于系统集成，可扩展模块的数据采集仪
● 根据测量系统灵活扩展测量模块
● 一台数据采集仪（主机）最多可连接 10 个测量模块
● 通过LR8102主机之间的同步采样，支持通道扩展和实时高速数据传输
详细参数请查看使用说明书。
| 品名 | 数据采集仪LR8102 | 数据采集仪LR8101 |
|---|---|---|
| 可连接模块 | 参照【选件】 > 【测量模块】 | |
| 最多可连接模块个数 | 10个（M7103最多为4个） | |
| 最多可同步主机台数 | 10台 （需要光连接线） | 无法与主机同步 |
| 电源 | AC适配器 : AC适配器Z1016 (DC 12 V ±10%驱动) 外部电源 : DC 10 V ～ 30 V 交流电源模块 M1100：使用功率测量模块 M7103 时需要 | |
| 使用温湿度范围 | -10℃～50℃, 80% RH以下 (无结露) | |
| LAN端口数 | 2 | 1 |
| 通讯接口 | 【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能
【LAN2功能】 以太网 XCP（UDP） 通过 UDP 输出测量数据 | 【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能 |
| 外部媒体 | U盘, 确保正常运行: Z4006 (16 GB) 支持SD存储卡/SDHC存储卡，确保正常运行: Z4001 (2 GB), Z4003 (8 GB) | |
| 外部控制端子 | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5), CAN接口(1) | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5) |
| 体积及重量 | 无模块：约80W × 166H × 238D mm(不含突起物), 1.5 kg 安装1个M7100模块时：约134W × 166H × 263D mm(不含突起物) 安装10个M7100模块时：约620W × 166H × 263D mm(不含突起物) | |
| 附件 | 使用注意事项×1, 启动指南 ×1, 使用说明书 详细篇, Logger Utility, Logger Utility使用说明书, CAN单元设置软件, CAN单元设置软件使用说明书, 通讯命令使用说明书) ※主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016、电源线L1012或交流电源模块 M1100。 与 M7103 组合时需要使用交流电源模块 M1100。 | |

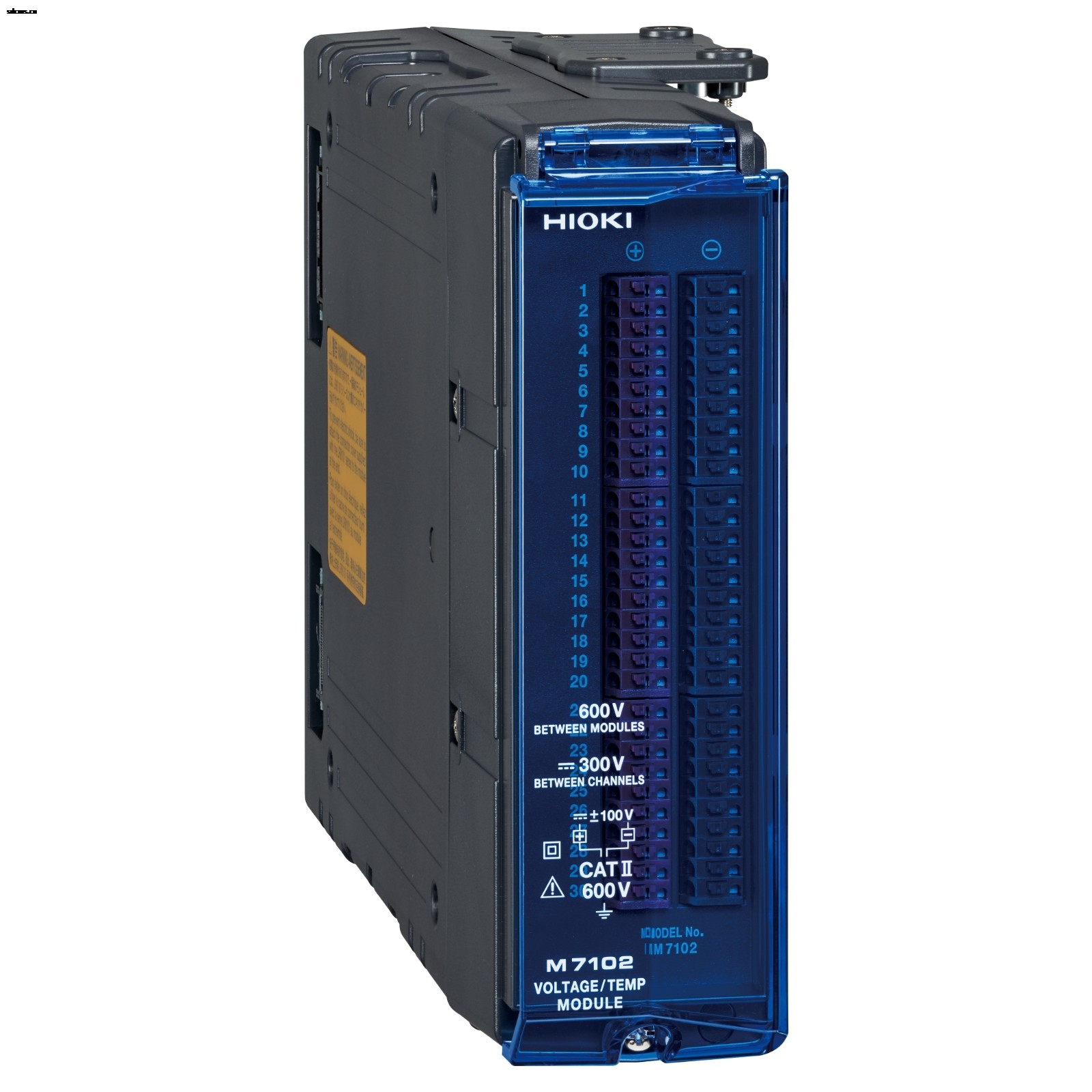

M7102节省空间的多通道测量模块。安全地进行高电压电池的充放电试验。

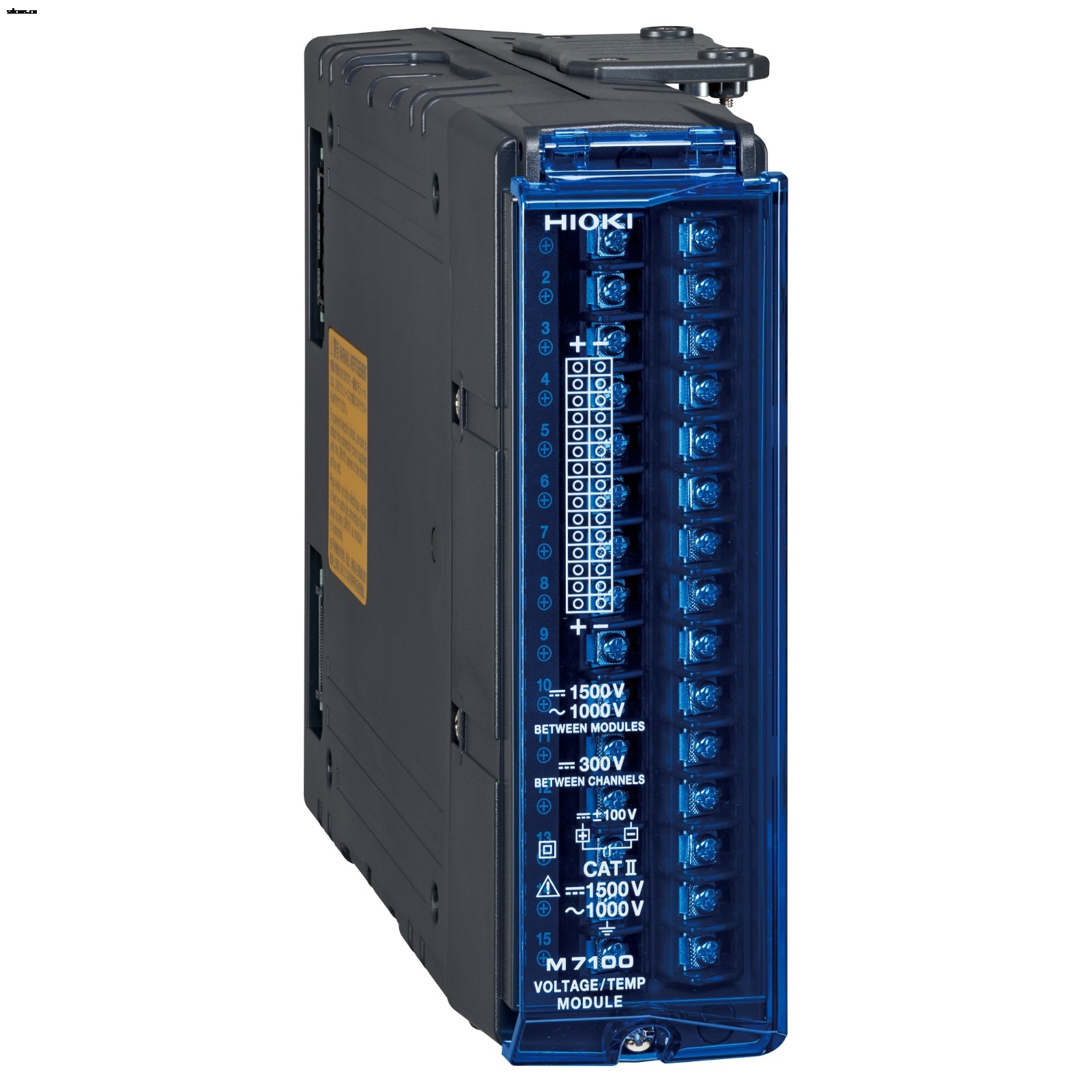

M7100高绝缘、高速采样测量模块。安全地进行高压电池的充放电试验。

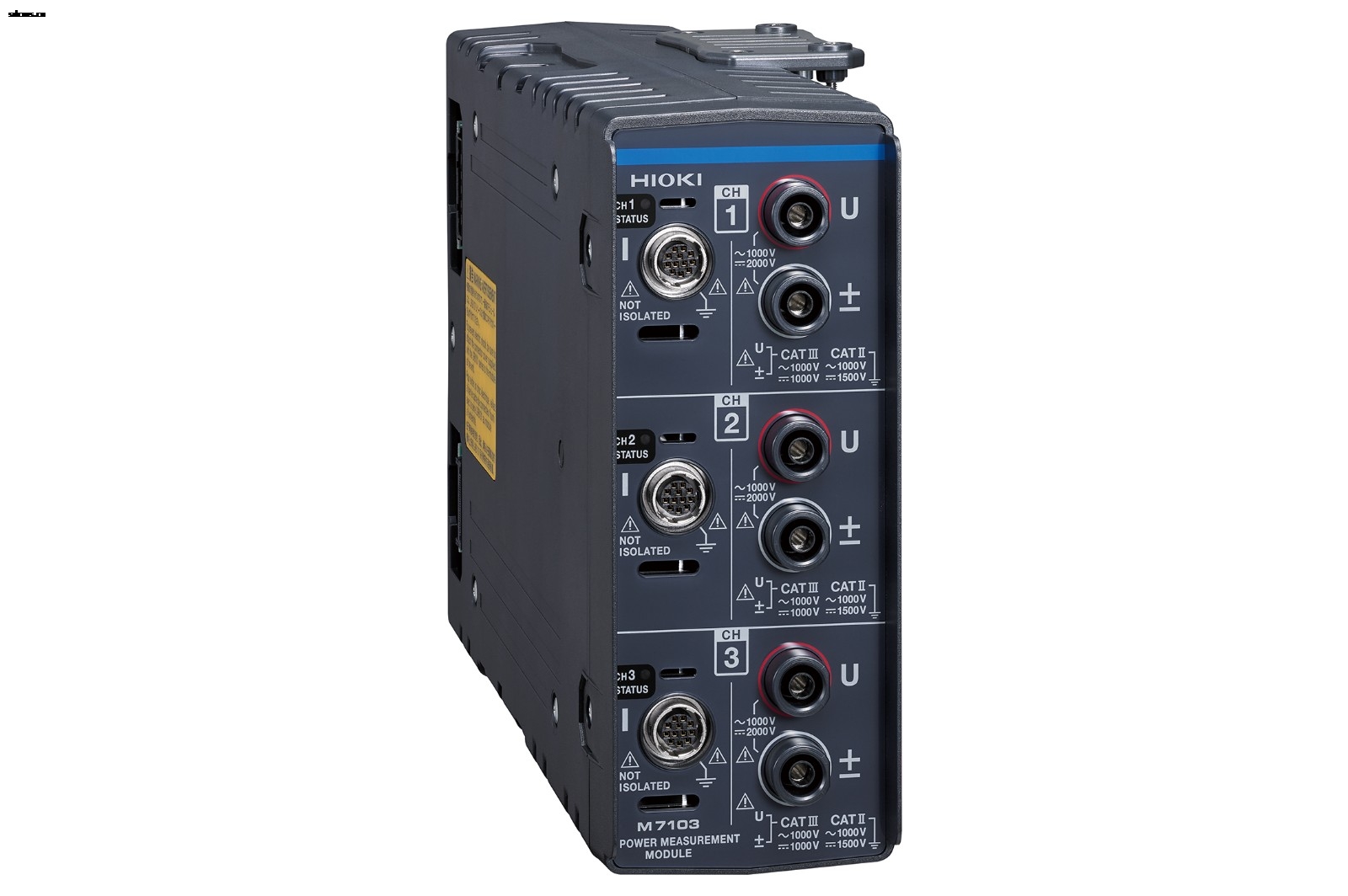

M7103适用于高精度、紧凑型光伏逆变器检测系统
